Guide pratique : Choisir la bonne largeur de rainure avec la KSL 435

Comprendre le principe du rainage

Le rainage est essentiel pour garantir un pli net et sans déchirure, en particulier pour les papiers épais. Contrairement aux idées reçues, le choix de la largeur de la rainure ne dépend pas uniquement du grammage du papier, mais avant tout de son épaisseur.

Calcul de la largeur du canal de rainage

La formule de base pour déterminer l'épaisseur du canal de rainage est la suivante :

Épaisseur du canal = (2 x épaisseur du papier) + (épaisseur du couteau)

Sur la raineuse KSL 435, le couteau est fraisé à un angle de 60°, ce qui fait varier l’épaisseur en fonction de la profondeur du pli.

Exemple d’application

Cas étudié :

• Papier de 290 g/m²
• Épaisseur du papier : 0,5 mm

Calcul du canal de rainage :

• 2 x 0,5 mm = 1 mm
• + épaisseur du couteau (variable selon la profondeur du pli)

Réglages recommandés :

• 1.5 mm (réglage par défaut)
• 1.8 mm (pour un rainage plus profond)

Méthode à suivre

Effectuer un test avec le réglage par défaut (1.5 mm)

• Si le pli est net et sans fissures, conservez ce réglage.
• Si le pli manque de profondeur, passez à 1.8 mm.

• Extérieur vers la base, intérieur vers le haut pour assurer un pliage optimal.

Le réglage idéal dépend du résultat souhaité. Il est conseillé de tester avec le réglage par défaut et d’ajuster si nécessaire. Cette méthode permet d’obtenir un pli net tout en préservant la qualité du papier.

N’hésitez pas à expérimenter pour trouver le réglage parfait en fonction de vos besoins spécifiques !

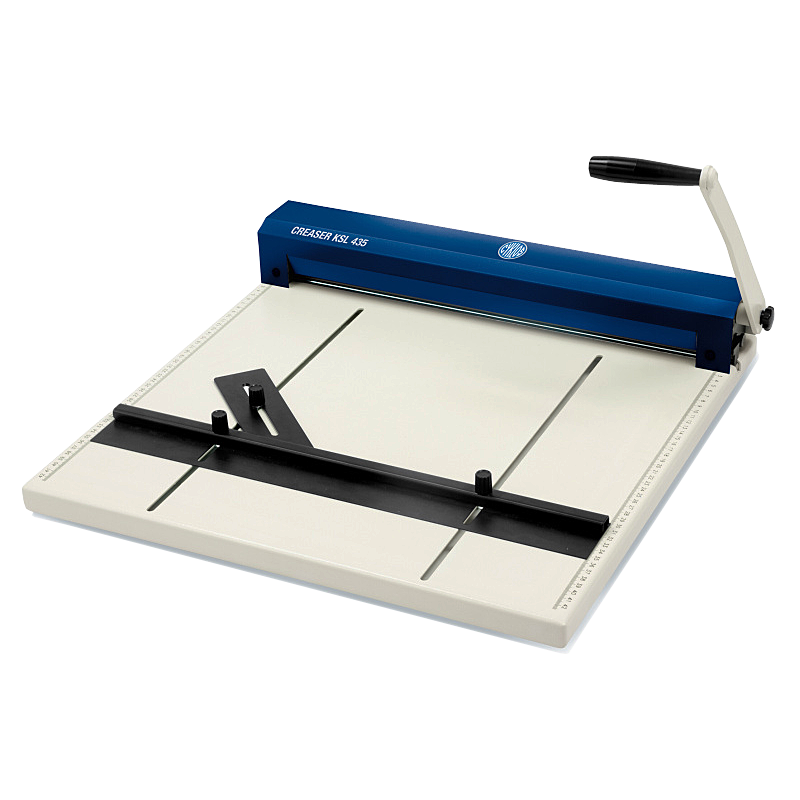

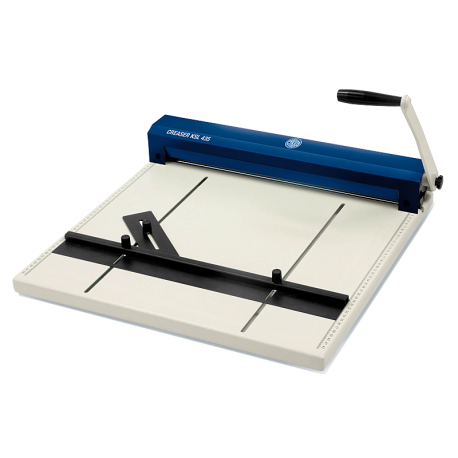

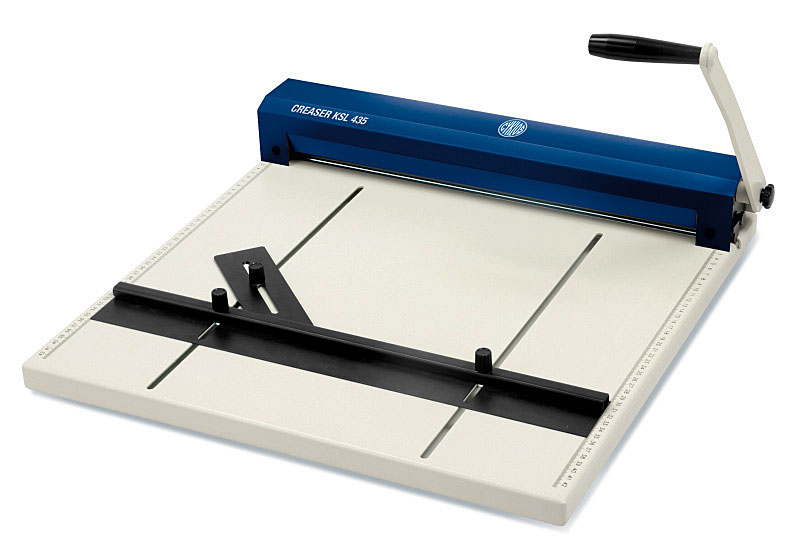

Raineuse manuelle A3 KSL 435

La raineuse KSL 435 est une machine à rainer manuelle fabriquée tout en métal. Elle est très solide, et idéale pour pour être utilisée dans un service reprographie, chez les restaurateurs, ou dans toutes les entreprises devant plier des documents (plastifiés ou pas) de manière parfaite, sans craqueler le papier, ni le plastique des documents plastifiés.

2 de ses principaux atouts sont sa qualité de travail et sa précision ! Grâce à elle, vous réaliserez facilement et pour un prix raisonnable vos invitations, menus de restaurant, supports publicitaires, cartes de voeux, plans, maquettes, etc ...

Performances :

• Type de rainage : manuel par emboutissage
• Capacité de rainage : 1 document jusqu'à 400 gr/m² d'épaisseur
• Longueur maximale de rainage : 435 mm
• Dimensions table de travail : (L) 505 mm x (P) 505 mm
• Accepte le papier, le carton, les pochettes à plastifier DIN A3 (A6, A5, A4, A3 et A2 en largeur) et le bristol
• Taux d’utilisation quotidienne recommandé : 50 à 150 documents

Robustesse :

• Base en métal très résistante
• Taux de retour moyen constaté : 0,3%
• Enclume en acier de très longue durée de vie
• Appareil entièrement démontable, SAV simplifié : chaque pièce peut être remplacée
• Durée de vie moyenne constatée : 5 à 10 ans

Confort d’utilisation :

• Emboutissage, pression par enclume : le document est rainé net et sans cassure
• Règles millimétrées située de chaque côté de la plateforme de travail
• Butée transversale verrouillable par vis
• Butée équerre pour rainage possible à 45 degrés
• 4 type de rainage : 0,8 mm, 1,0 mm, 1,5 mm ou 1,8 mm

Style et design de la raineuse KSL 435 :

• Cette raineuse à un look moderne et sobre. Elle s'intègrera facilement dans un espace bureautique comme dans un atelier de reprographie
• Dimensions (L x l x H) : 505 x 505 x 95 mm
• Poids : 13,5 kg
